概要
本ページではブラウザ上でのESTENの設定方法を記載しています。
ここではカード設定、外部サーバー接続、時刻・NTP設定の設定手順を説明します。
対応手順
2-1.IPアドレスの確認
2-2. ブラウザへログイン
2-3.カード設定
2-4. 外部サーバー接続
2-5. 時刻・NTP設定
2-1. IPアドレスの確認
ESTENにて、IPアドレスを確認し、ブラウザを開きます。
有線LANと無線LANでIPアドレスの確認方法が異なります。
※ネットワークを変更した場合IPアドレスが変わるため注意してください。
A. 有線LANの場合

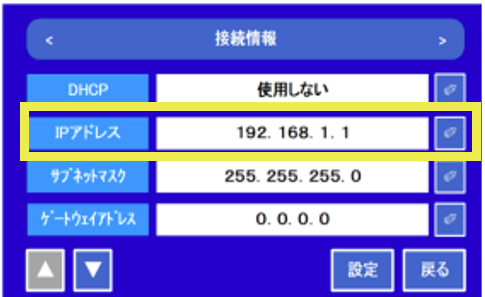

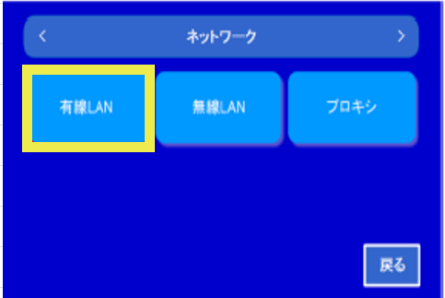

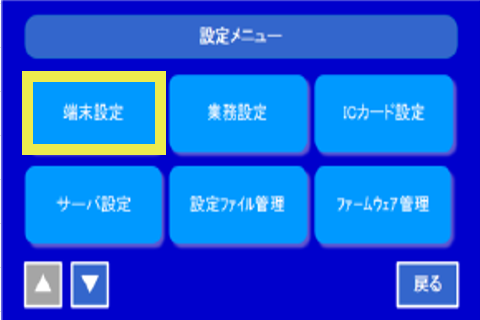

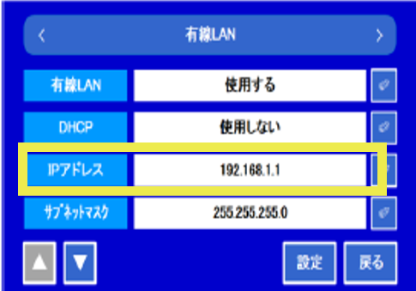

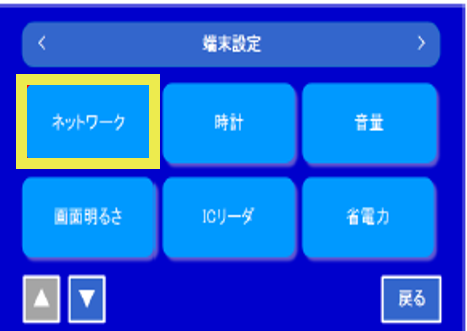

ESTEN＞端末設定＞ネットワーク＞有線LAN＞IPアドレスより確認してください。
≪完了≫
B. 無線LANの場合

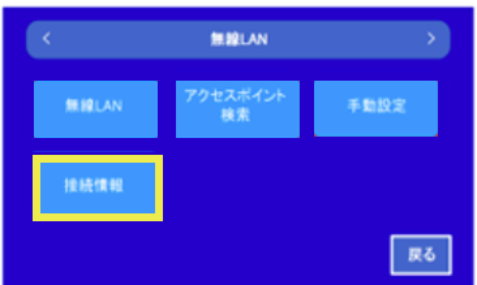

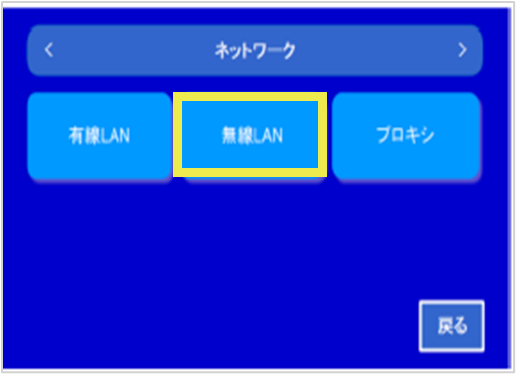

ESTEN＞端末設定＞ネットワーク＞無線LAN＞接続情報より確認してください。
≪完了≫
2-2. ブラウザへログイン
a.ESTEN(打刻機）上ではHOME画面状態に戻ります。
※ESTEN（打刻機）で「設定画面」にログイン状態の場合、ブラウザからログインすることはできません。
必ずESTEN機器上でHOME画面に戻ったうえでブラウザからログインしてください。
b. WEBブラウザの URL 入力欄に、本体のIPアドレスを入力します。
IPアドレスは【IPアドレス確認】の方法で確認ください。
例：http://192.168.1.1/login （端末のIPアドレスが、「192.168.1.1」の場合）
※パソコンでログインする際は、必ずESTEN端末上で確認したIPアドレスでログインしてください。
IPアドレスが異なっていると接続されません。

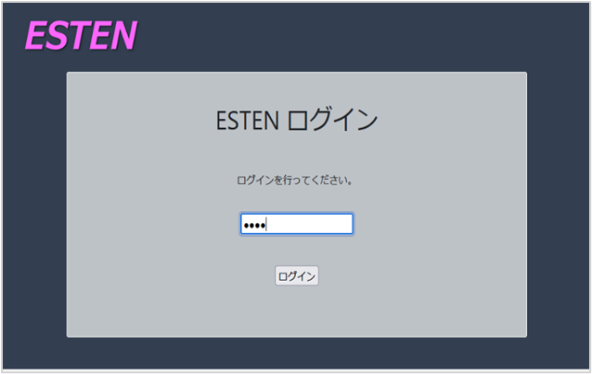

Web ブラウザで本製品に接続すると、ログイン画面が表示されます。
c.パソコン（WEBブラウザ上）ログイン画面よりパスワード「root」を入力し、ログインします。

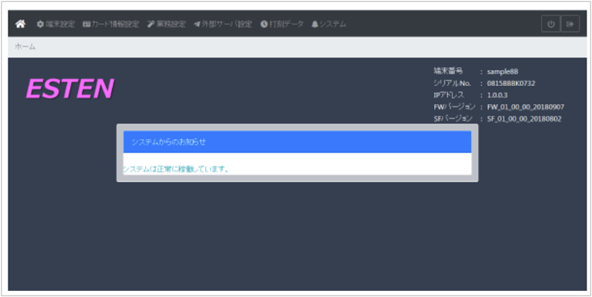

【ログイン後ホーム画面】
≪完了≫
2-3.カード種別設定
ICカード種類を設定します。

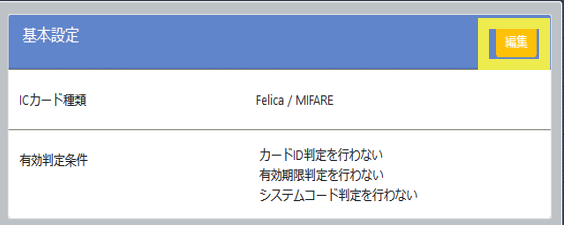

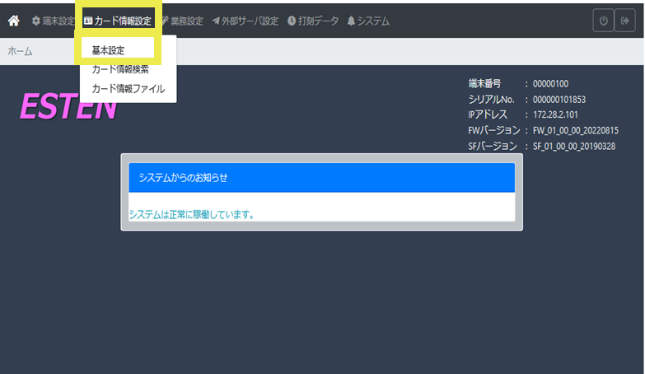

a.カード情報設定＞基本設定を開きます。

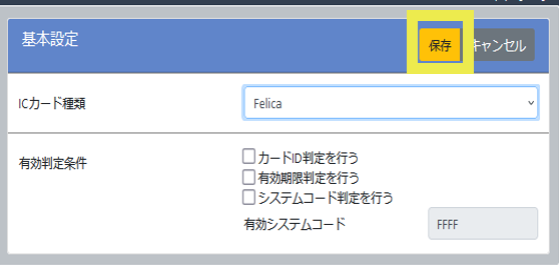

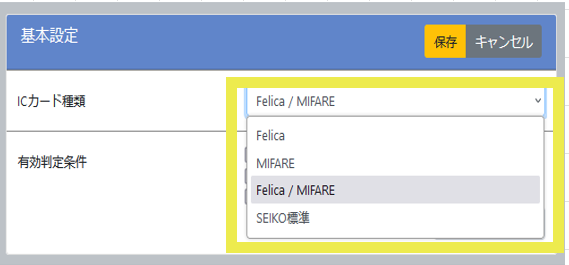

b.「編集」をクリックし、ICカード種類を選択します。
ｃ.「保存」します。
有効判定条件については、すべてオフの設定とします。
「レ」チェックが入っている場合には、すべて外して保存をおこなって下さい。
≪完了≫
2-4. 外部サーバー接続
ESTENと楽楽勤怠を接続するための設定をします。
本設定をした場合、ブラウザはログアウトします。

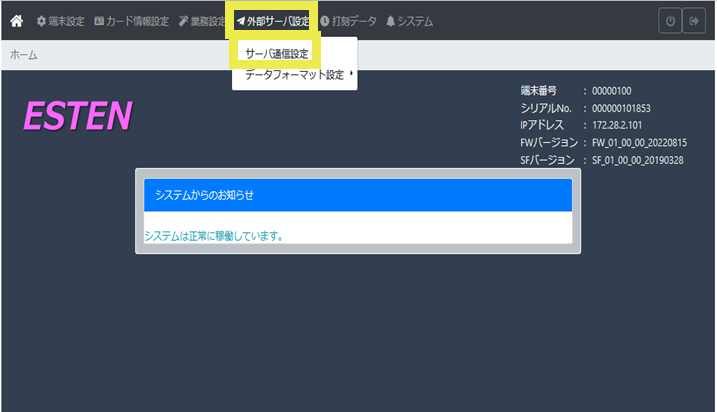

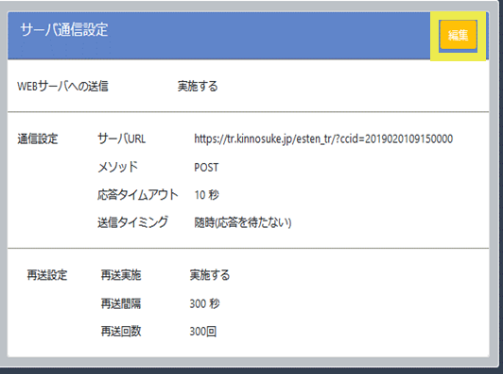

a.外部サーバ設定＞サーバ通信設定を開きます。
b.「編集」をクリックします。
詳細の設定方法は下記「詳細設定」をご確認ください。

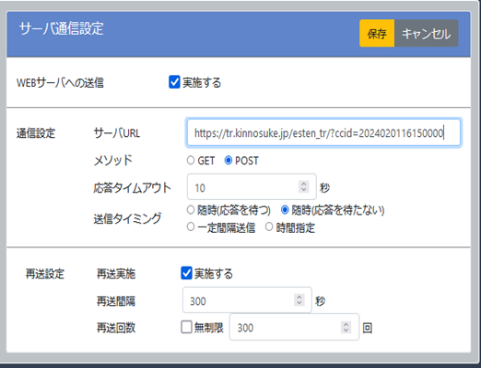

【詳細設定】
| 該当項目 | 設定方法 |
| WEBサーバへの送信 | 「実施する」を選択します。 |
| サーバURL | https://tr.kinnosuke.jp/esten_tr/?ccid=（端末認証コード） ※「＝」以降は楽楽勤怠上で確認した端末認証コードを入力します。 端末認証コードの確認方法は「※1」をご確認ください。 |
| メソッド | 「POST」を選択します。 |
| 応答タイムアウト | 「10」秒で設定します。 |
| 送信タイミング | 「随時(応答を待たない)」を選択します。 |
| 再送実施 | 「実施する」を選択します。 |
| 再送間隔 | 「300」秒で設定します。 |
| 再送回数 | 「300」回で設定します。 |
※1 端末認証コードの確認方法

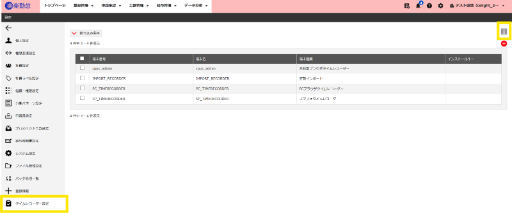

a.楽楽勤怠へログインし、右上歯車マークから設定 をクリックします。
［タイムレコーダー設定］ 画面 右上の［i］をクリックします。
b.タイムレコーダー情報パネルに記載しています。
≪完了≫
2-5. 時刻・NTP設定
時刻について、外部サーバーやＮＴＰサーバーに同期して自動で時間を合わせる方法があります。
NTPとは、Network Time Protocolの略称で、ネットワークに接続された機器の時刻同期を行うためのプロトコルです。
インターネット上には、時刻が正確なNTPサーバーが公開されています。
これらのサーバーに接続して時間情報を取得することで、サーバーやパソコンの時刻を正しい時刻に調整することができます。

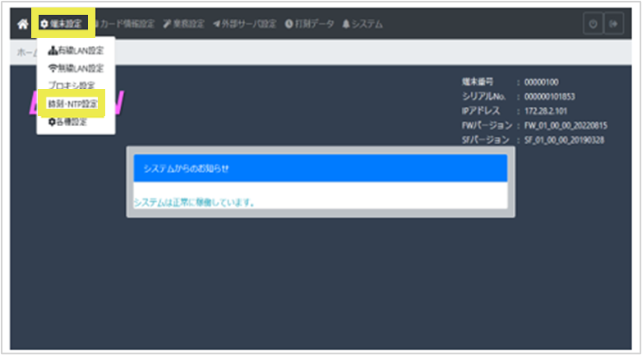

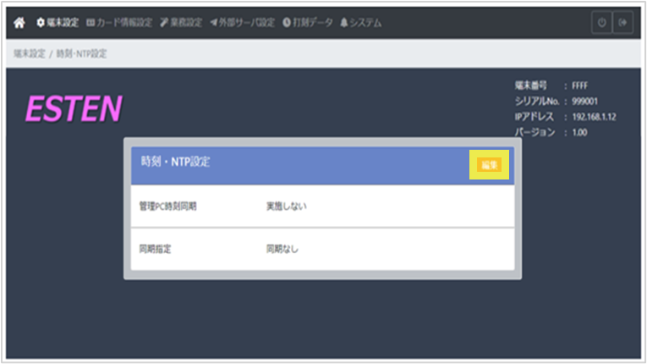

a.端末設定＞時刻・NTP設定を開きます。
b.「編集」をクリックします。

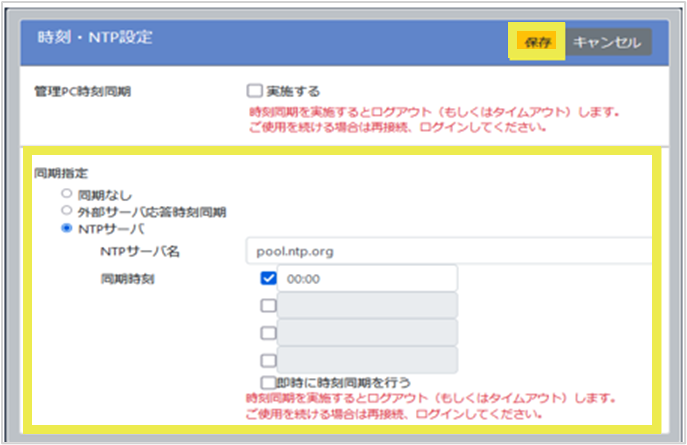

c.同期指定＞NTPサーバー＞NTPサーバー名を入力します。
基本は以下で設定してください。
・NTPサーバー名：pool.ntp.org
・同期時刻「00：00」を入力＞「保存」をクリックします。
※指定のNTPサーバーがある場合はそちらで設定してください。
≪完了≫
（記事ID：1062）
